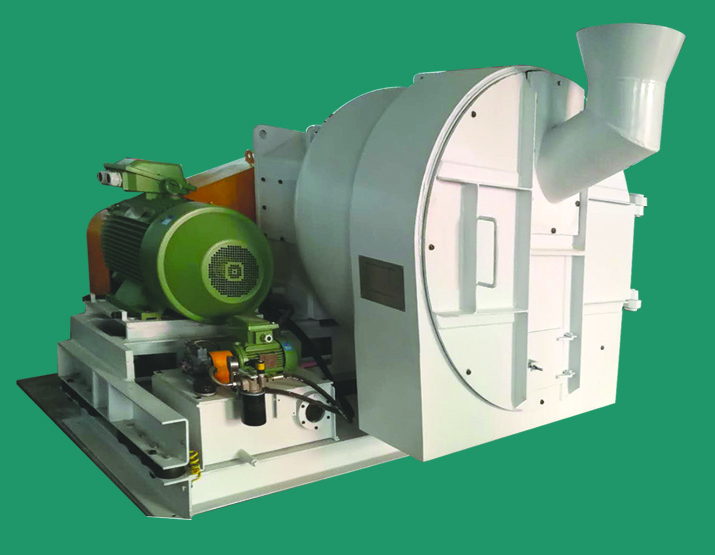

臥式刮刀卸料離心機是用于3-0.1mm顆粒粗煤泥脫水的一種高效、新型設備，該設備處理量大，與立式離心機相比，同樣篩籃尺寸及能耗的情況下，產能提高40%，并且產品的水分低于14%。設備設計結構緊湊，占用空間小，安裝和維護都極為方便，是一種可以顯著提高粗煤泥煤回收率的理想的脫水設備。
臥式刮刀卸料離心機整機由工作部件、主驅動系統、差速系統、隔振支撐系統和潤滑系統五大部分組成。
1）工作部件
工作部件是指物料從進入離心機到離開離心機的整個過程中與物料直接接觸的部件，主要包括入料管、篩籃、刮刀和卸料箱。
入料管:入料管內壁襯有高鋁陶瓷耐磨層，并能很容易地從設備上拆卸進行檢修或更換。高鋁陶瓷的耐磨性遠高于碳鋼的耐磨性能，大大提高了入料管的使用壽命。
篩籃、刮刀組件:特殊設計的螺旋曲線刮刀體，煤泥出料口內襯碳化硅耐磨層，其耐磨性和強度大大優于普通刮刀體，有效的提高了刮刀使用壽命。篩籃由無磁性的楔形不銹鋼鋼絲焊接而成，并用螺栓與篩筐固定，篩筐由螺釘固定在背板上，背板由一液壓接頭裝在減速箱上。刮刀及套筒組件用錐型工具和夾板裝于差速器輸出軸上。更換篩籃時用提供的一套專用工具來拆卸刮刀，拆卸及更換背板及套筒使用特殊的工具。
卸料箱:卸料箱殼體是由碳鋼制成，將篩籃、刮刀、入料管安裝在其內部。卸料箱分成兩個倉室，用于收集分別排出的濾液和固體物質，卸料箱內部都覆蓋耐磨高鋁陶瓷，保護機體免受固體顆粒的磨損。
主驅動系統主要包括主電機、皮帶輪、傳動皮帶等零部件組成。主驅動由安裝在減速箱上的驅動軸，固定的電機皮帶輪和V型皮帶組成。主驅動電機安裝在電機座上。
差速系統包括齒輪箱體、差速器，主軸軸承（選用SKF或FAG品牌），密封件和支架。齒輪箱體還可作為冷卻油箱，當潤滑油返回油箱時冷卻潤滑油。
隔振支撐系統包括隔振橡膠彈簧和設備基座。CH系列臥式刮刀卸料離心機設有16塊減震塊，全方位的隔振保護，可完全隔除基礎的振動可能對設備運行產生的不良影響。用戶在制作設備安裝基礎時無需考慮減震問題。
潤滑系統有油泵，電機，精濾器，油箱，壓力表，壓力開關，管路和回轉部件組成，回轉部件安裝在差速器輸入軸上。
